DLY2

发布时间:2020-05-08 02:38:54人气:1211

天津市首达永恒离合器厂是一家专业生产电磁离合器、制动器企业,是国内起步较早的专业生产电磁制动器、离合器企业,已有二十多年研制开发电磁离合器历史。电  话:022-26992047 022-26990706    传  真:022-26990706


DLY2 系列定位牙嵌式电磁离合器
一用途:
定位牙嵌式电磁离合器(以下简称离合器)用于机械传动系统中,可在主动部分运转的情况下,使其主动部分与从动部分在一定位置结合,增加了传递精度,从而达到定位和传递扭矩等目的。
离合器在下列条件下能可靠地工作
1.1周围空气温度在-5℃~+40℃之间;
1.2周围介质中无爆炸危险、且无足以腐蚀金属和破坏绝缘的气体及导电尘埃;
1.3离合器线圈电压波动不超过+5%和-15%的额定工作电压;
1.4离合器可在有润滑或无润滑的情况下工作;
1.5离合器安装地点的海拔不超过2000m
二结构和动作原理:
离合器主要由磁轭 ,衔铁齿环、弹簧片、联结轴承和电刷组成。磁轭内装有线圈,线圈引出线分别与滑环和磁轭体相焊接,导电是由电刷压紧滑环来完成。磁轭与滑环和磁轭  与线圈均由绝缘良好的环氧树脂浇注。带端面齿的磁轭齿环与磁轭由销钉联接。带端面齿的衔铁齿环与联结之间放有反作用弹簧片。衔铁齿环能在联结上灵活移动,联结内装有轴承。
线圈通电后产生磁通,磁力线经过磁轭、衔铁齿环形成闭合回路,由于两端面齿按特定角度分布,从而使其在相对转动一圈内只有一个位置可以齿合,以此达到定位目的。两个端面齿齿合后开始传递扭矩。线圈断电后,磁通逐渐消失,衔铁齿环在弹簧片作用下,迅速脱开,使得离合器终止扭矩传递。



规格
Size
额定传递力矩
Rated Transmitting
Torque
N·m
额定电压:
Rated Voltage
DCV
线圈消耗功率 (20℃)
Coil Consumption
power(20℃)
W
允许最高结合转速
Max Engagement Revolution r/min
允许最高转速
Allowed Max
Revolution
r/min
5A
50
24
21
36
4500
5AN
50
24
26
36
4500
10A
100
24
28
30
4000
25A
250
24
32
20
3500

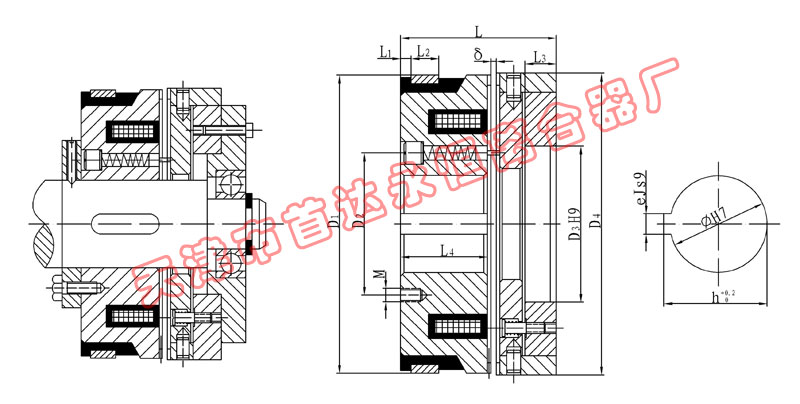

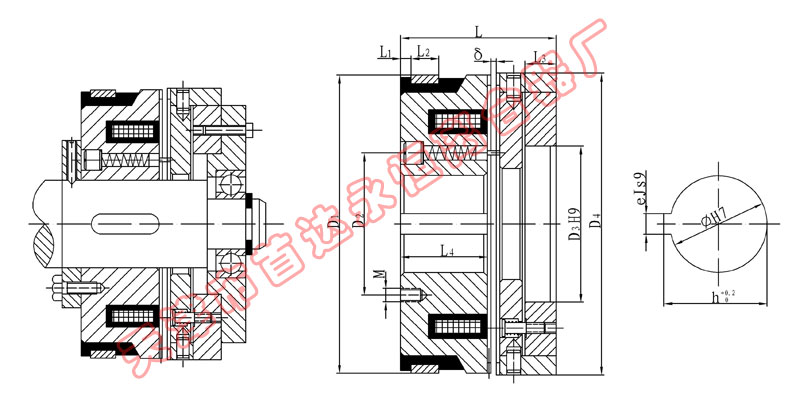

规格
Size
径向尺寸 Radial Demensions
轴向尺寸 Axial Demensions
电刷型号
Brush Model

D1

D2

D3

D4

ф

h
e
M

L

L1

L2

L3
L4
δ
5A
87
41
45
86
28
31.3
8
3-M4深8
45
5
8
8
25.2
0.3
DS-002
5AN
87
-
45
86
28
31.3
8
-
45
5
8
8
26
0.3
10A
94
-
45
94
40
43.3
12
-
50
5
8
8
30
0.5
DS-001
25A
125
70
75
125
40
43.3
12
3-M5深10
55.5
4
9
12
30.3
0.5
