DLY5系列

发布时间:2021-08-27 14:34:04人气:3345

 DLY5(EZE系列)牙嵌式有滑环电磁离合器是一种用于机械传动系统中,借助电磁力操作,使旋转运动的驱动侧部分与从动侧部分相结合或分离,从而实现动力和运动传递的执行元件.
离合器的标准工作电压为直流24伏.在一般情况下,只需采用开关、按钮、接触器、行程开关等普通电器元件组成的简单电路,就能方便的对其实现自动、远程控制,从而满足机械传动系统的变速、换向、起动及定位等各种要求。
该系列离合器是借助端面细牙的啮合来传递力矩的,因此与相同规格的摩擦片式离合器相比,体积小,无摩擦发热,断电后完全分离,无空载力矩,而且既能适应于湿式工作也能适用于干式工作。离合器为刚性结合,它只能在转速较低的条件下结合,若在静止时或在相对转速同步的情况下结合则最为适宜。
离合器在下列条件下能可靠的工作:
1.周围空气温度为-5℃--+40℃。
2.在无爆炸危险的介质中,且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃。
3.离合器需在有润滑油的条件下工作。
4.离合器线圈的电压波动不超过+5%和-15%的额定电压。
5.离合器安装地点的海拔不超过2000米。

主要性能参数


规格
Size

额定传递力矩
Rated Transmitting
Torque
N·m

额定电压:
Rated Voltage
DCV

线圈消耗功率 (20℃)
Coil Consumption
power(20℃)
W

允许最高结合转速
Max Engagament
Revolution
r/min

允许最高转速
Allowed Max
Revolution
r/min


重量
Weight
kg

2A

20

24

17

60

5500

0.9

5A

50

24

22

50

4500

1.5

10A

200

24

28

30

4000

2.3

16A

160

24

32

30

3500

3.0

25A

250

24

44

20

3300

4.3

40A

400

24

58

10

3000

6.2

63A

630

24

60

相对静止

2500

8.9

100A

1000

24

73

相对静止

2200

14.0

160A

1600

24

87

相对静止

2000

20.0

250A

2500

24

85

相对静止

1700

34.0

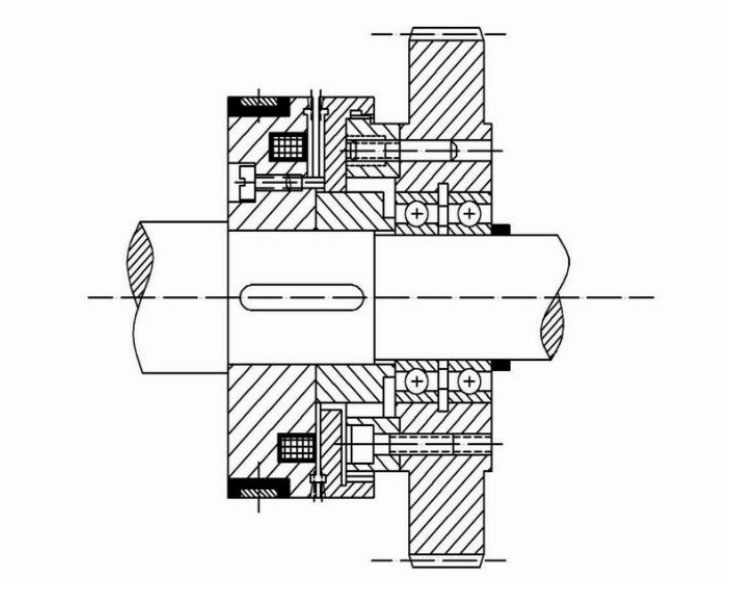

安装示意图

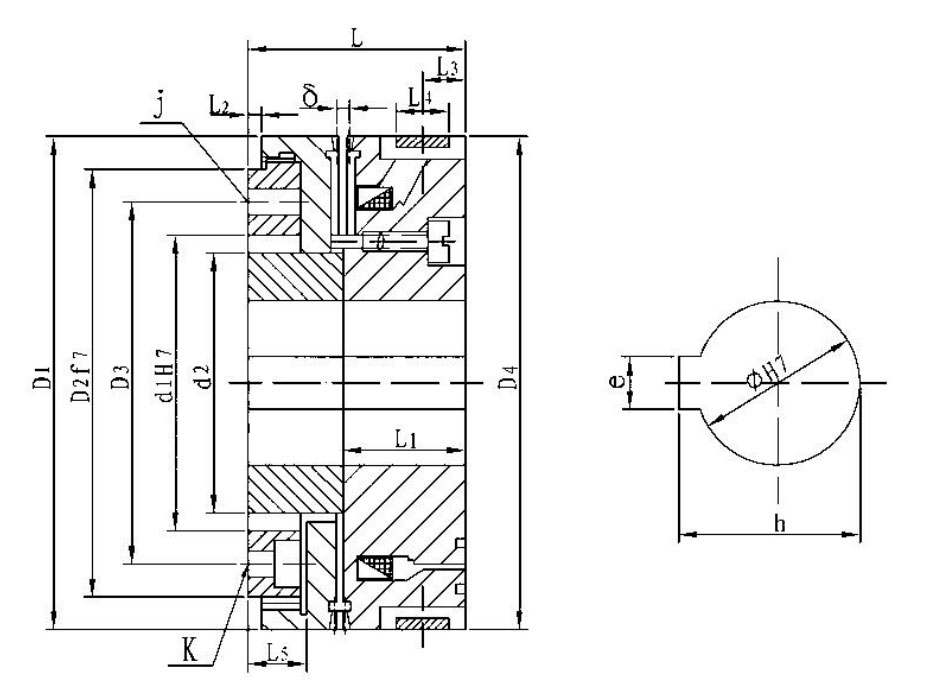

外形与安装尺寸

规格Size

径向尺寸 Radil Demensions

轴向尺寸 Axial Demensions

电刷型号
Brush Model

D1

D2

D3

D4

d1

d2

ф

h

e

j

k

L

L1

L2

L3

L4

L5

δ

2A

75

65

55

75

45

39.5

25

27.60+0.14
80+0.03

2×4

4-M4

33

18.6

1.5

6.5

8

8

0.4



湿式使用
DS-005
干式使用
DS-006




5A

90

75

64

90

53

49

30

32.60+0.17
80+0.03

2×5

4-M5

40

24.1

2

6.5

8

9

0.5

10A

105

85

75

105

65

57

40

42.90+0.17
120+0.035

2×5

4-M5

45

26.6

2

6.5

8

10.5

0.5

16A

115

100

85

115

70

62

45

43.80+0.17
140+0.035

2×6

4-M6

50

29.6

2

6.5

8

12.5

0.5

25A

125

105

90

125

75

68

50

53.60+0.2
160+0.035

2×8

4-M6

58

33.

2.5

6.5

8

15.5

0.6

40A

140

115

100

140

85

74

60

640+0.4
180+0.035

2×10

6-M6

67

40

2.5

7.5

10

17

0.6

63A

160

130

115

160

95

85

70

74.30+0.2
200+0.045

2×10

6-M8

75

42

3

7.5

10

19.5

0.7

100A

185

155

135

182

115

97

70

74.30+0.2
200+0.045

2×12

6-M8

85

49

3

7.5

10

21

0.7

160A

215

180

l58

215

130

114

85

95.80+0.4
22js9

2×12

6-M10

100

58

3.5

8.5

10

25.5

0.9

DS-010

250A

250

210

190

250

150

130

85

95.80+0.4
22js9

2×12

6-M12

115

66

3.5

8.5

10

26

0.9
